La préparation à l'usinage

Création d'un modèle géométrique en vue d'une fabrication

Cotation en cote moyenne

Les procédés numériques d'obtention des pièces nécessitent des programmes issus directement des modèles CAO. Il est donc nécessaire que ces modèles utilisent les dimensions  réellement souhaitées (cote maxi, cote mini, cote moyenne, ...). Dans les cas du corps, de la cale pentée et du cylindre d'appui apparaissent des cotes bi-limites (H8, g7).

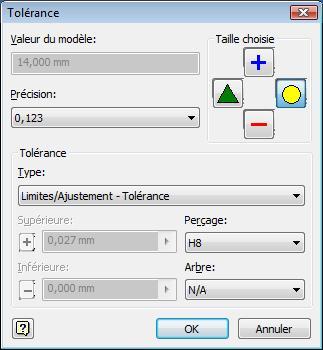

Corriger les modèles de ces pièces afin d'avoir systématiquement des cotes moyennes en utilisant les icones "Taille choisie" de la fenetre "Tolérance".

Attention, cette couche métier impacte directement vos mises en plan. Vérifier que le dessin d'ensemble fait apparaitre maintenant les jeux (traits doubles) de fonctionnement.

Les repères

Les procédés numériques d'usinage ont des axes normalisés (X, Y, Z, ...). Exemple : l'axe Z est toujours support de la rotation (pièce ou outil). Pour les pièces cylindriques, l'axe Z doit systèmatiquement être l'axe de révolution.

Verifier l'axe de revolution de la "vis de commande" ?

Qu'en conclure sur la modélisation des pièces de révolution ?
