Afin de mettre en application ce qui a été vu lors de la réalisation de l'étrier, nous allons construire le corps :

Créer un nouveau document et choisir le gabarit « Standard.ipt »


La première esquisse :

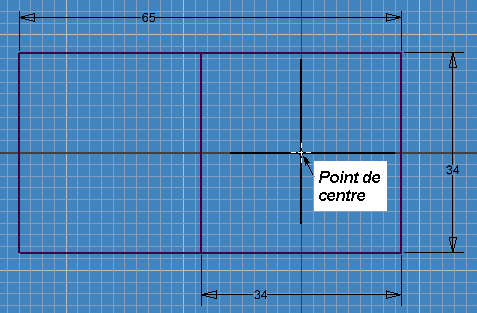

Réaliser l'esquisse ci-dessous en vous servant des outils « Rectangle » et « Point  ».


Nota : Le carré de 34x34 est "centré" sur l'origine à l'aide des contraintes de symétrie .

Dans Inventor, il est possible d’appliquer plusieurs fonctions 3D à une même esquisse.

Ici, notre esquisse est constituée de trois éléments :
  un grand rectangle de 65x34 qui sera extrudé sur 25 mm de haut,
  un carré de 34x34 qui sera extrudé sur une hauteur de 31 mm dans la même direction que la précédente,
  un centre de perçage qui sera utilisé pour percer un diamètre 14 H8 sur toute la hauteur.

Réaliser la première extrusion de 25 mm.

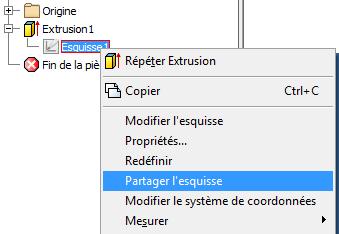

Pour pouvoir appliquer plusieurs fonctions sur notre « Esquisse 1 », il faut sélectionner cette esquisse dans l’arborescence

puis par un clic droit, il faut choisir
« Partager l'esquisse » dans le menu contextuel. Cette esquisse se retrouve en début d'arborescence   et est devenue visible dans la zone graphique.

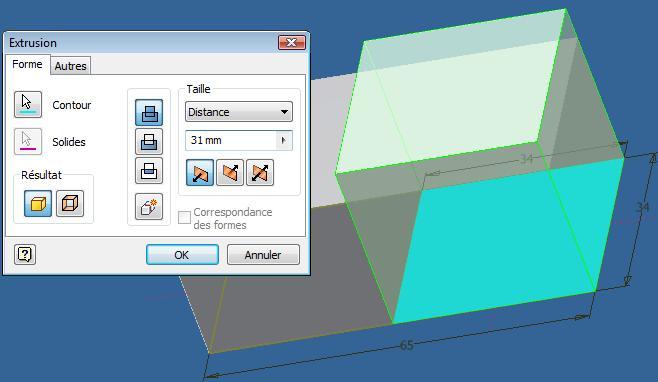

Vous pouvez désormais extruder le carré :

et réaliser le perçage de diamètre 14.

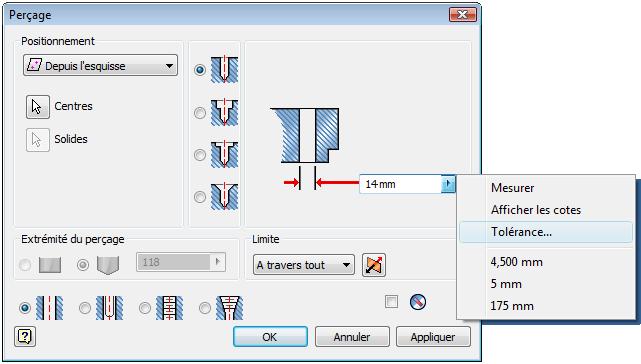

Pour affecter la tolérance H8 au diamètre 14, il faut développer la flèche au niveau de la cote, et sélectionner « Tolérance ».

Choisir dans la boîte de dialogue suivante, le système de tolérance par ajustement, et la valeur de cet ajustement.



Remarque : Quand une esquisse a été partagée, elle reste tout le temps visible. Il est possible par un clic droit sur l’esquisse dans l’arborescence de décocher la « visibilité » de cette dernière. Mais attention, quand l'esquisse est non-visible, on ne peut plus lui appliquer de fonctions 3D (à moins de la rendre à nouveau « visible »).

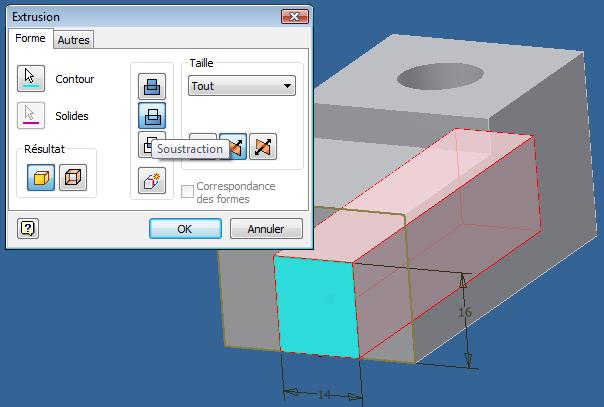

Sur la face avant, créer une nouvelle esquisse comme ci-dessous. Contraindre la cote de 14 au milieu de la largeur de la face. Puis extruder en cavité sur toute la profondeur :





Maintenant prendre la fonction « Chanfrein » et sélectionner les 4 arêtes de la face supérieure.  Indiquer une valeur de 2 mm à 45°.

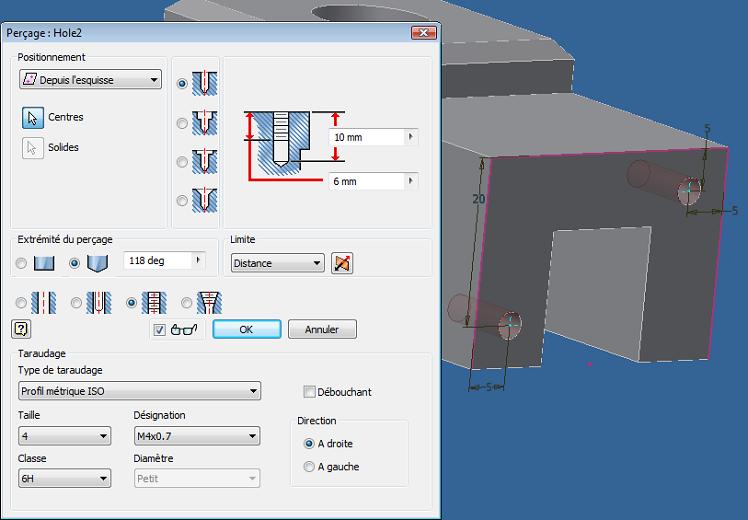

Faire une nouvelle esquisse comme suit, et placer 2 points de centre pour percer et tarauder à M4 (profil métrique ISO) sur une profondeur de 6 mm minimum :

Remarque : La fonction de taraudage nécessite de posséder Excel sur le poste pour être créée.

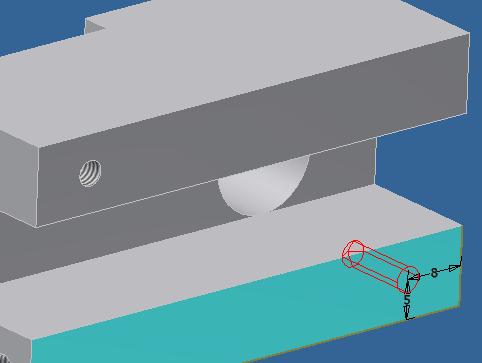

Pour faire les perçages-taraudages de la face inférieure (voir le positionnement ci-dessous), nous allons voir une deuxième méthode, sans tracer d'esquisse :

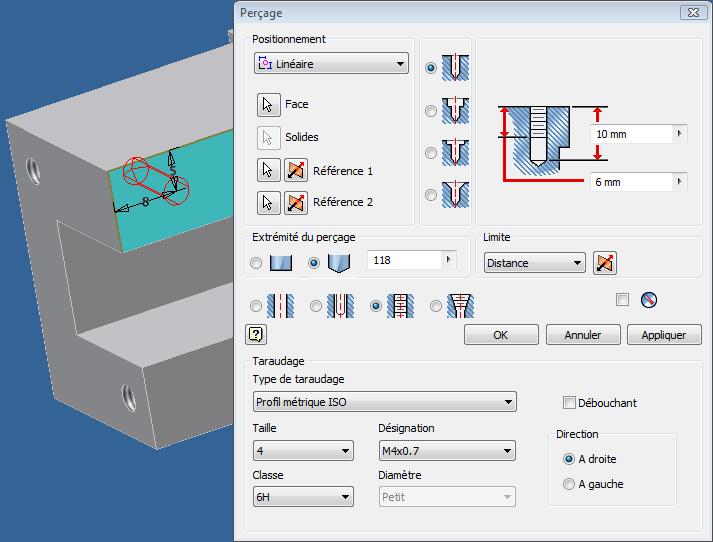

Appliquer directement la fonction « Perçage », puis choisir le positionnement « Linéaire ». Il faut ensuite, dans l'ordre :
   renseigner la boîte de dialogue,
   montrer la face sur laquelle le perçage sera fait,
   montrer la première arête pour la cote,
   entrer la cote,
   montrer la deuxième arête pour la cote,
   entrer la deuxième cote,
   et
« Appliquer ».

Le deuxième perçage peut être fait "dans la foulée" aux mêmes dimensions :



Affecter un matériau en acier à cette pièce.

Enregistrer cette pièce sous « Corps ».

Votre pièce est terminée, félicitations.
