Pièce cylindrique : vis de commande

Une pièce cylindrique

Après les pièces de morphologie prismatique, nous allons concevoir une pièce de morphologie cylindrique : la vis de commande

Créer un nouveau document et choisir le gabarit « Standard.ipt » .

La première esquisse :

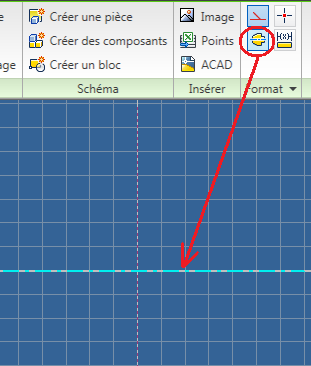

Il faut définir l'axe de révolution de la pièce cylindrique. Ici ce sera l'axe horizontal. Montrer la ligne horizontale de l'esquisse et sélectionner « Trait d'axe ».

Réaliser l'esquisse ci-dessous en vous servant de l'outil « Rectangle par 2 points ».

Nota : Les cotes s'affichent en diamètre dès que l'on demande une cote
entre un axe et un autre élément (ligne ou point).

Terminer l'esquisse.

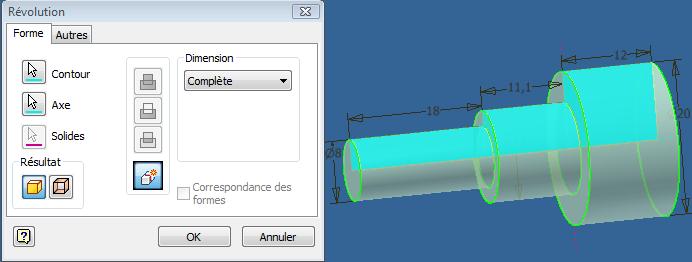

Créer la révolution complète des trois rectangles de l'esquisse autour de l'axe :

On veut renouveler la même opération pour réaliser deux gorges dans les cylindres de diamètre 12 et de diamètre 8. Nous allons réaliser une révolution complète en cavité pour enlever la matière.

Pour cela, il faut créer une nouvelle esquisse dans le « Plan XY », lequel sera sélectionné en développant l'arborescence « Origine ».

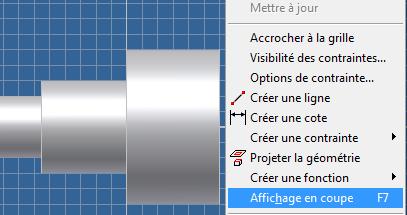

L'esquisse à dessiner se trouvant dans la matière, il faut demander l'« Affichage en coupe » de la pièce grâce au menu contextuel ou avec la touche F7 du clavier.

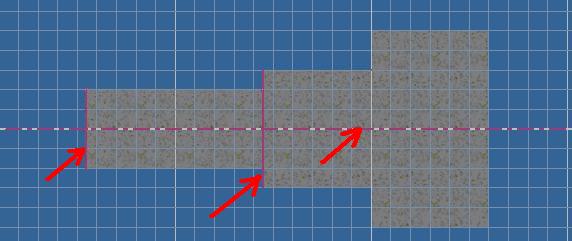

Afin de positionner parfaitement les deux gorges, nous allons « Projeter la géométrie » suivante (traits violets sur la figure ci-dessous) ainsi que l'« Axe X ».

Privilégier toujours les projections des arêtes réelles plutôt que les arêtes issues des vues en coupe.

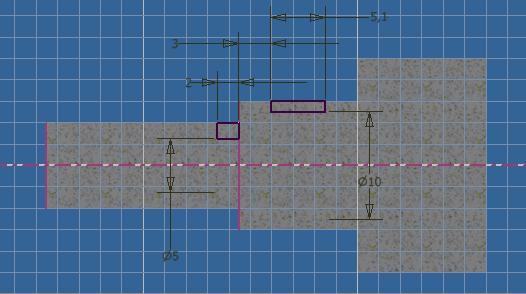

Tracer les deux rectangles, contraindre, coter, et terminer l'esquisse.

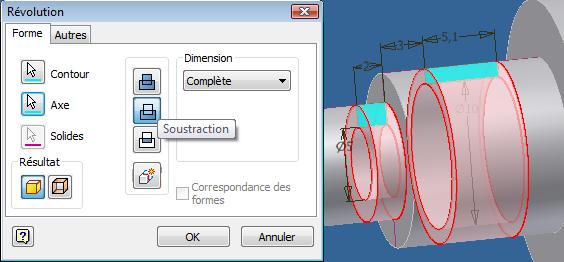

Réaliser la révolution des gorges en soustraction.

Chanfreiner les deux arêtes extrêmes du gros diamètre (20) à une cote de 1 mm à 45°.

Chanfreiner également l'extrémité de la vis (diamètre 8) à une cote de 1,5 mm à 45°.

Réaliser le « Filetage » métrique ISO du diamètre 8 mm au pas de 1,25 mm.

Il reste à réaliser les formes de préhension (encoches) sur le diamètre de 20 mm. Pour cela, nous allons réaliser une seule encoche en extrusion par cavité jusqu'à une surface, puis nous utiliserons un réseau circulaire (copie de la fonction).

Réaliser l'esquisse ci-contre. Le cercle de diamètre 6 est tangent au cercle issu de la face.

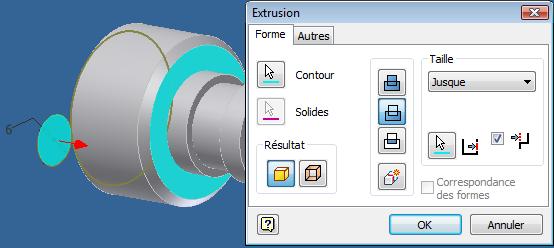

Extruder en cavité pour réaliser la première encoche. L'extrusion se fera jusqu'à la surface arrière du bouton :

Cette extrusion aurait pu être "A travers tout".

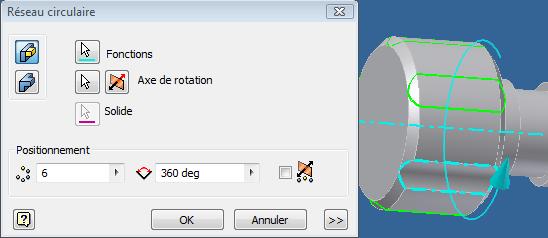

Sélectionner un « Réseau circulaire »

de la fonction précédente, en choisissant dans l'arborescence l'« Axe X » comme axe de rotation.

Affecter un matériau en "acier inoxydable" à cette pièce.
Une couleur « Métal - Acier (poli) » peut lui être ajoutée.

Enregistrer cette pièce sous « Vis de commande ».

Votre pièce est terminée, félicitations.
