	Accueil Les options Les projets L'environnement *Une pièce prismatique* Une application Une pièce cylindrique Auto-évaluation Un assemblage L'adaptativité La bibliothèque La mise en plan Les éclatés La préparation à l'usinage	La meilleure méthode d’apprentissage étant la pratique, vous allez maintenant concevoir la première pièce de la borne réglable : l'étrier.
		Nous allons revenir à notre projet initial. Pour cela, il faut fermer tous les fichiers qui ont été ouverts dans le projet "Tutorial files", puis Sélectionner le projet "Borne réglable". Créer un nouveau document et choisir le gabarit « Standard.ipt » . Noms des fichiers Inventor : ipt = Pièce (modélisation ou tôlerie) iam = Assemblage et Construction soudée ipn = Éclatés (montage/démontage d’assemblage) idw = Mise en plan
		LE 2D : Prendre l’outil « Rectangle » . Faire un rectangle dont le coin bas gauche est accroché sur la ligne horizontale du repère déjà tracé.
		Remarque 1 : Quand le curseur est placé sur une icone du menu, sans bouger pendant une seconde, une aide apparait en deux temps, le texte, puis l'image.
		Remarque 2 : L'icone de la fonction est décomposée en deux zones. En cliquant dans la zone inférieure, on fait apparaître d'autres fonctions voisines. En conséquence, il faut cliquer dans la zone supérieure pour sélectionner le rectangle par deux points.
		Utiliser l’outil « Ligne » pour ajouter la forme intérieure dans l’esquisse comme située ci-contre.
		Remarque : Pour créer l’arc de cercle avec l’outil « Ligne », après avoir cliqué sur le point de fin de votre première ligne, laissez le pointeur à ce point (le point apparaît en gris), laissez le bouton gauche de la souris enfoncé et bougez la souris en arc de cercle. L'arc de cercle se créé automatiquement tangent.
		Notez que lors du traçage des lignes, vous mettez des contraintes géométriques, ces dernières sont toutes visibles par le menu contextuel (bouton droit) ou visible après sélection des lignes avec la fonction « Afficher les contraintes » située dans la barre d’outils.
		Si vous souhaitez placer par la suite des contraintes géométriques supplémentaires, vous pouvez les sélectionner dans la barre d’outils : .
		Rappel : Après chaque sélection d’outil, n’oubliez pas de faire un clic droit pour « Terminer », ou d’appuyez sur « Echap » (clavier) pour quitter vos fonctions. Ainsi votre menu contextuel vous proposera les outils adéquates pour la suite de votre dessin.
		Mettre en place la cotation de l'esquisse en respectant les cotes données ci-dessous. Remarque : Les éléments géométriques complètement définis par des contraintes et/ou des cotes, deviennent noirs. Par contre, les éléments géométriques sous-contraints restent verts. Problèmes : * Comment contraindre complètement cette esquisse sans ajouter de cotes supplémentaires ? * Comment faire en sorte que la cote de 16 soit toujours égale à la moitié de la cote de hauteur du rectangle (32) ? * Comment imposer que le centre de l'arc de cercle soit parfaitement au milieu du rectangle sans indiquer les cotes de 16 et 17 ? Répondre au professeur.
		Quand l’esquisse est terminée (entièrement noire), vous pouvez la quitter soit par le menu contextuel « Terminer l'esquisse », soit par le bouton de basculement .

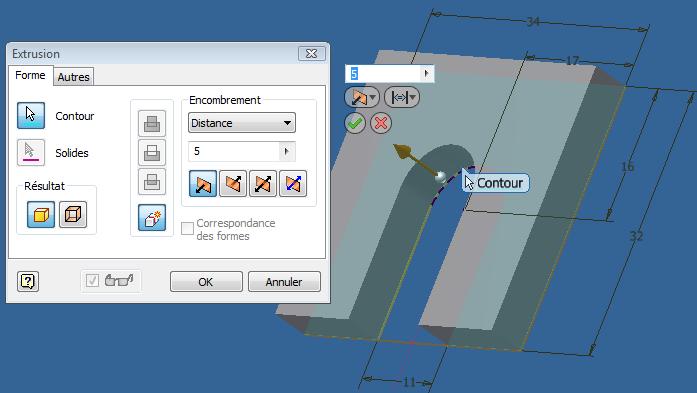

		LE 3D : Choisissez la fonction « Extrusion » et sélectionnez le rectangle (mais pas la zone intérieure). Indiquez une valeur de 5 mm.
		Remarque : Les fonctions 3D sont dynamiques, pendant le renseignement de la valeur, attrapez la flèche avec la souris et tirez l’extrusion.
		Maintenant nous allons concevoir deux perçages identiques. La réalisation d’une pièce étant toujours une succession d’esquisses et de fonctions 3D, nous allons créer une nouvelle esquisse. Sélectionner la face supérieure et faites un clic droit à la souris pour choisir « Nouvelle esquisse », ou alors utiliser le bouton .

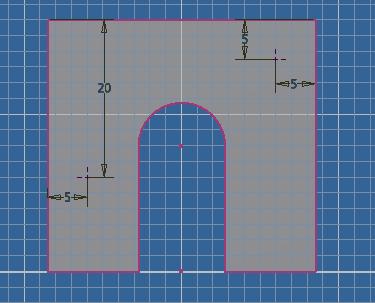

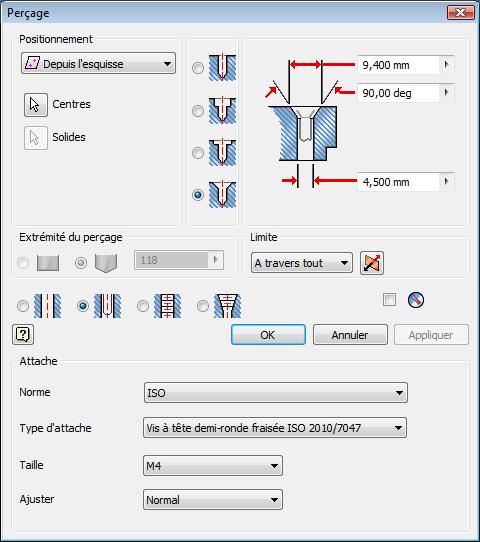

		Utiliser l’outil « Point » et placer les deux points ci-dessous approximativement. Coter la position de ces 2 points. Quand l’esquisse est terminée, vous pouvez quitter l’esquisse soit par le menu contextuel « Terminer l'esquisse », soit par le bouton de basculement . Choisir la fonction « Perçage » . Choisir un trou « Fraisé », puis dans Limite, sélectionner « A travers tout ». Ces perçages vont correspondre à des trous de passage de vis. Cocher le 2e symbole pour décrire la vis qui passera dans ce trou, et choisir l'attache (la vis) décrite ci-dessous : Vous pouvez remarquer que les valeurs du perçage s'adaptent à l'attache. Valider.
		Remarque : Il existe d'autres méthodes pour réaliser des perçages directement, sans créer d'esquisses. Ces méthodes seront découvertes ultérieurement.
		Nous allons maintenant déclarer le matériau de cet étrier. En haut à gauche de l'écran, cliquer sur l'icone , et sélectionner « iPropriétés » , puis l'onglet « Physique ». Sélectionner dans la liste le matériau désiré (par exemple Acier au carbone). Toutes les propriétés d'aspect, de masse et d'inertie sont mises à jour. Enregistrer la pièce sous le nom « Etrier ». Vous pouvez remarquer que le fichier est directement placé au bon endroit (dans votre dossier P:\Inventor\Borne reglable), ceci, grâce au projet. Félicitations, votre première pièce est terminée.
