Eclatés

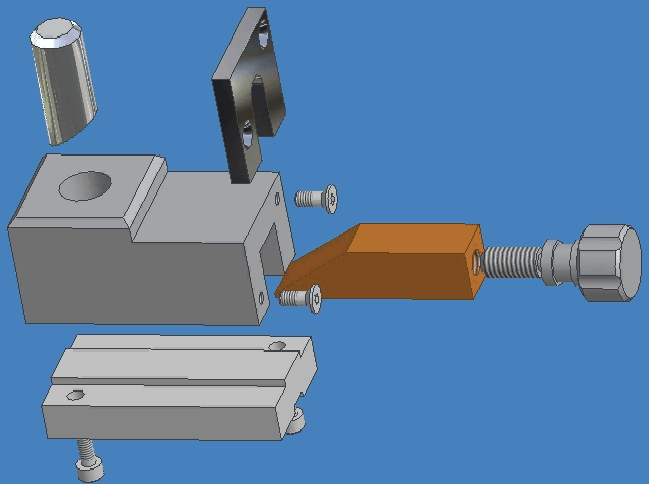

Les éclatés

La présentation et la compréhension d'un ensemble peut passer par la réalisation d'un éclaté. Celui-ci pourra être inséré dans une mise en plan, ou enregistré en fichier vidéo pour une animation informatique (fichier AVI).

Créer un nouveau document et choisir le gabarit « Standard.ipn » .

« Créer une vue » .

Sélectionner le fichier d'ensemble de la borne réglable, choisir une méthode d'éclaté « manuelle », puis valider.

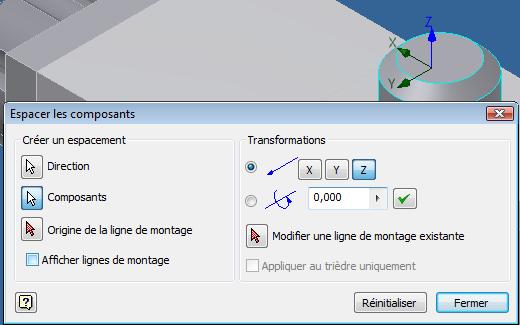

Sélectionner « Espacer les composants » .

Nous allons sortir le cylindre d'appui du corps.
Pour cela, il faut placer un repère (trièdre) n’importe où sur une pièce (de préférence le cylindre d'appui).
Sélectionner le cylindre d'appui. Si besoin, plusieurs composants pourraient être sélectionnés.

Vérifier dans la boîte de dialogue l’axe X, Y ou Z à utiliser pour sortir le cylindre du corps.

Mettre votre pointeur de souris n’importe où dans l’espace graphique, puis appuyer sur le bouton gauche de la souris sans relâcher et déplacer la souris. Le déplacement s'effectue dynamiquement.

Remarque : Lors du déplacement des composants, il est possible d’indiquer une valeur numérique plutôt que de bouger dynamiquement. Ne pas oublier de valider pour que la valeur soit prise en compte.

Si besoin, décocher « Afficher lignes de montage ».

Cliquer dans la boîte de dialogue sur « Réinitialiser » pour libérer les pièces et replacer un triède.

Faire de même pour les autres pièces. Voir la vidéo de l'éclaté complet.

Question : Comment faire en sorte que les vis translatent et tournent simultanément ?

Faire une translation de la vis, puis « Réinitialiser ».
Refaire un espacement de composants et placer le trièdre au centre de la vis (partie cylindrique).
Faire une rotation autour de l'axe de la vis. L'unité de rotation est le degré.
« Réinitialiser », puis « Fermer » la boîte de dialogue.

Visualiser l'« Animation » . On s'aperçoit que la vis tourne, puis se translate. Les deux mouvements sont distincts. Il faut les associer.

Dans l’arborescence, utiliser les « Filtres du navigateur » (en haut) pour afficher une « Vue de la séquence ».

Tout en maintenant la touche « Ctrl » enfoncée, sélectionner la séquence de translation de la vis et celle de rotation de la vis. Par le menu contextuel, choisissez « Associer les séquences ».

Visualiser l'« Animation » . On s'aperçoit maintenant que la vis se translate en tournant.

Comme lors du pilotage des contraintes, il est possible d'enregistrer l’animation.
Cliquer sur « Animation » puis sur le bouton rouge pour créer un fichier vidéo AVI.
