Prises de notes Vision. Moteur 3D sous X.

Td1
l'affichage de l'objet (l'ecrasement de l'objet 3D sur la surface 2D de la camera), la rotation et la translation.
Td2
le clipping (vérification qu'un objet est entiérement/partiellement dans le perimétre visible ou non).
Td3
le déplacement de l'objet (zoom, translation, rotation).
Td4
l'élimination des surfaces cachées. Le Z-buffer. Les BSPs.
Td5
l'éclairage, le Phong, le Gouraud
Td6
le texture Mapping

• effets spéciaux ( torsion, etc ... ).

Td2
le clipping.

Les phases de l'affichage :

• repérage de la position de l'objet (1) : est -il dans le champ de vision? (si non, on arrête de suite).
• placement de l'objet dans le repére global ( / placement de l'objet dans l e repére local).
• connaissant la focale et la taille de la pellicule, projection ( / caméra) --> passage des mêtres vers les pixels.

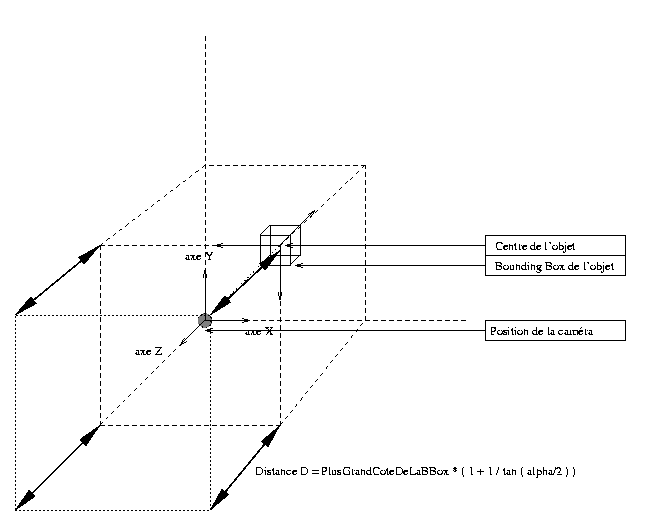

• Calculer La boite englobante
• Recentrer le repere de l'objet
• Regler la position de la camera en X Y et Z+D
  (sachant que D = PGC (PlusGrandCoteDeLaBBox) / 2 * ( 1 + 1 / tan (alpha / 2)) )

• pour calculer la taille de la boite englobante, on parcours tout les points, et on compare leurs placements aux min et max enregistrés préalablement.
• pour center l'objet on soustrait a tout ses points les coordonnées du centre de sa boite englobante.
• pour regler la position de la camera, on la pose en X Y Z+D.

	Les points du cube englobant sont :	Les aretes du cube englobant sont :
	pt X Y Z 0 : min min min 1 : min min max 2 : max min max 3 : max min min 4 : min max min 5 : min max max 6 : max max max 7 : max max min	couvercle : 0-1 / 1-2 / 2-3 / 3-0 fond : 4-5 / 5-6 / 6-7 / 7-0 aretes verticales : 0-4 / 1-5 / 2-6 / 3-7

---

• Bouton Gauche : tourner


  Gestion de boule virtuelle.

• Bouton Droit : zoom


  Translation selon Z.



  • aller dans le repére global.
  • appliquer 3 fois la taille (en pixels sur l'écran) du déplacement voulu.
    --> pour un déplacement de N pixels :
    -----> on déplace de 3 * PlusGrandCote * N / ResY pixels, d'aprés la régle de 3.
  • retourner dans le repére local.

• Bouton Centre : déplacer


  Translation selon X ou Y.



  • aller dans le repére global.
  • appliquer 3 fois la taille (en pixels sur l'écran) du déplacement voulu.
    --> pour un déplacement de N pixels :
    ----> on déplace de 3 * PlusGrandCote * N / ResX pixels pour une translation en X.
    ----> on déplace de 3 * PlusGrandCote * N / ResY pixels pour une translation en Y.
  • retourner dans le repére local.
