EXECUTION DU PROGRAMME


Tapez visu -obj nom_objet.obj puis RETURN (on a une lampe et une caméra et on est en mode couleur par défaut)
Pour avoir plusieurs objets:
Tapez visu -obj nom_objet1.obj -obj nom_objet2.obj -obj .... puis RETURN
Pour avoir plusieurs lampes:
Tapez visu -obj nom_objet.obj -lgt nom_lampe1.obj -lgt .... puis RETURN
Pour avoir plusieurs caméras:
Tapez visu -obj nom_objet.obj -lgt nom_lampe.obj -cam nom_cam1.obj -cam .... puis RETURN
Pour être en mode noir et blanc:
Tapez visu -obj nom_objet.obj -bw puis RETURN
Pour être en mode Greyscale:
Tapez visu -obj nom_objet.obj -grey puis RETURN

COMMANDES



Touches:
  • 1-2: sert à faire varier le facteur Ka de l'objet sélectionné.
  • 3-4: sert à faire varier le facteur Kd de l'objet sélectionné (Remarque: Ks varie en fonction des autres, de façon à ce que Ka+Kd+Ks soit toujours égal à 1)
  • 5-6: sert à faire varier le facteur m de l'objet selectionné.
  • o: on se met en mode objet et on peut alors sélectionner l'objet souhaité.
  • l: on se met en mode lampe et on peut alors sélectionner la lampe souhaitée.
  • c: on se met en mode caméra et on peut alors sélectionner la caméra souhaitée.
  • *: sert à sélectionner basculer entre les modes XImages et Pixmap si c'est possible.
  • v: sert à changer le mode visualisation.
  • r: sert à modifier le mode de rendu dans le cas de la visualisation réaliste.
  • t: sert à determiner si l'affichage se fait avec l'algorithme du peintre ou en Z-Buffer.
  • i: sert à changer le mode de rendu de l'intérieur des objets.
  • p: sert à placer suivant le mode.
    En mode objet, replace l'objet sélectionnée en face de la caméra courante.
    En mode lampe, replace la lampe sélectionnée sur l'objet courant.
    En mode caméra, replace la caméra sélectionnée sur l'objet courant.
  • q: sert à quitter le programme.
    •
    Les commandes accessibles via la souris sont sensiblement les même pour les objets, les lampes et les caméras.
    clic-gauche:Rotation.
    clic-centre:Translation dans le plan(X,Y) de la caméra.
    clic-droit:Zoom.

    GALERIE D'IMAGES



    Les différents modes de visualisation:

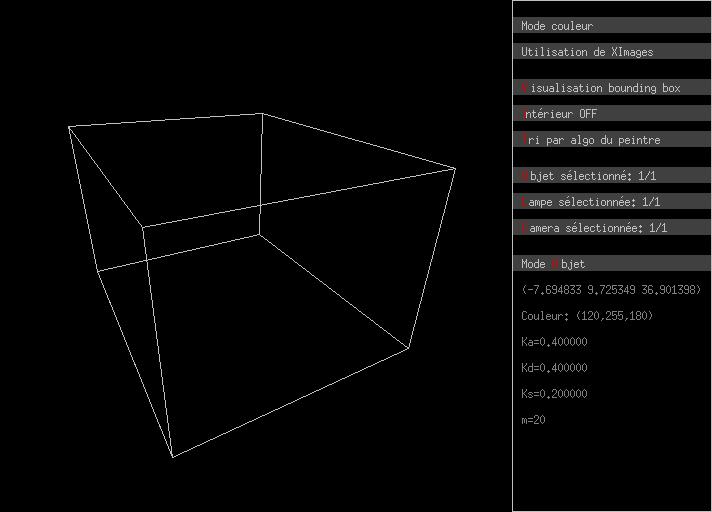

    Visualisation de la bounding-box:
    en couleur
    bounding box

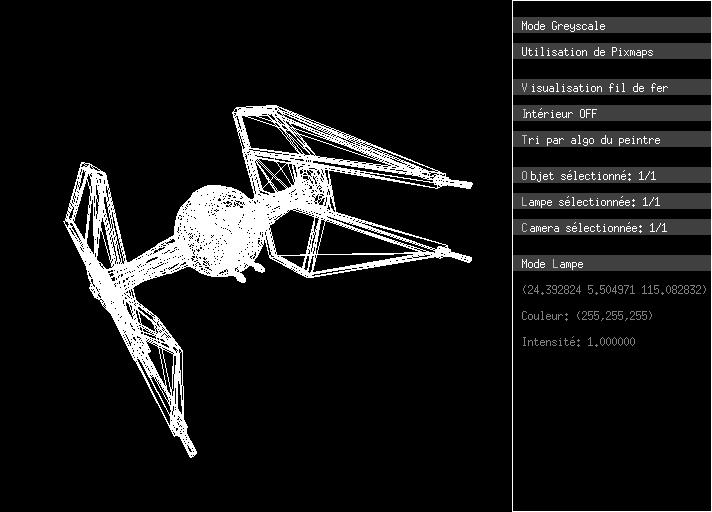

    Visualisation en mode Fil de Fer:

    en niveaux de gris
    fil de fer

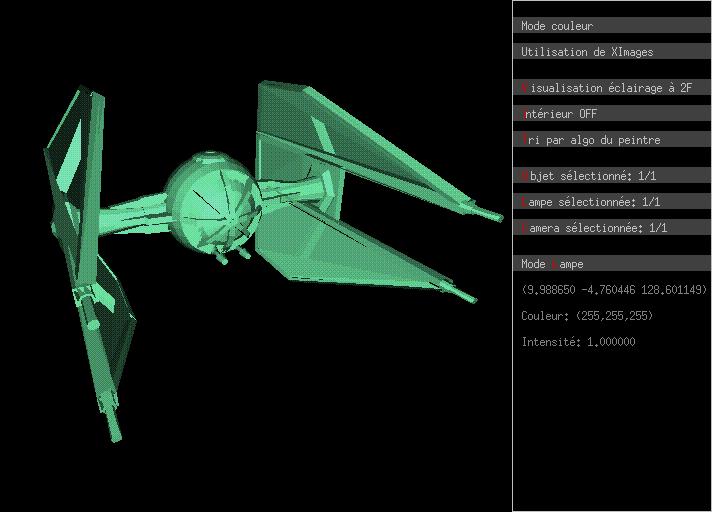

    Visualisation en éclairage à 2 francs:
    en couleur
    2 frcs

    en niveaux de gris
    2 frcs

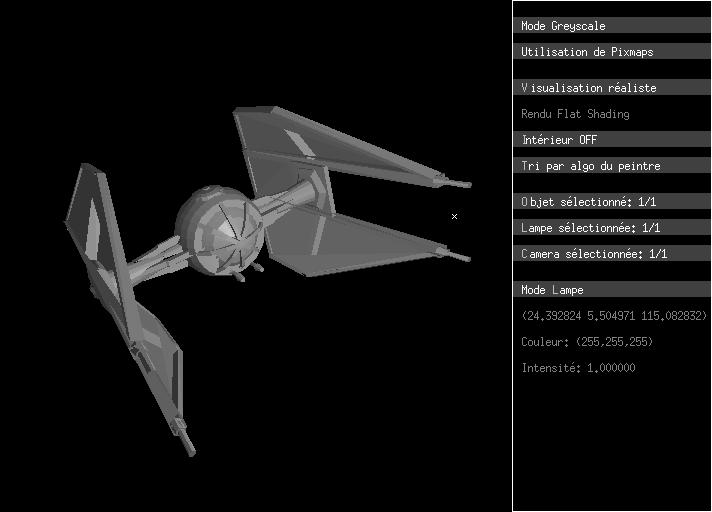

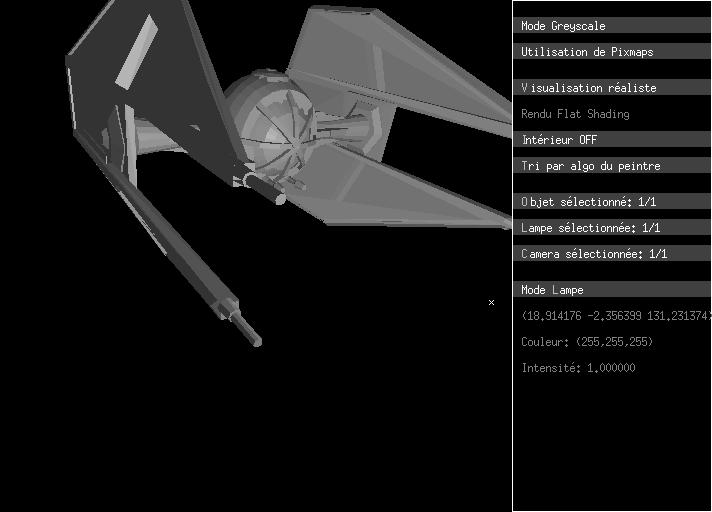

    Visualisation du rendu réaliste en Flat-Shading:
    en couleur
    flat

    en niveaux de gris
    flat

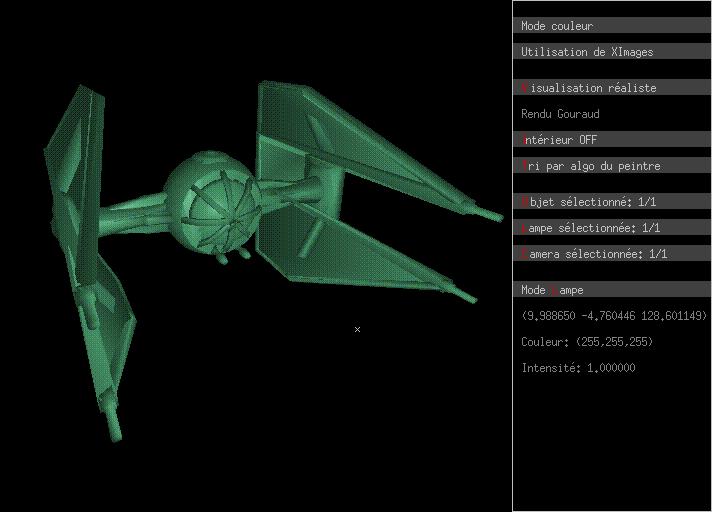

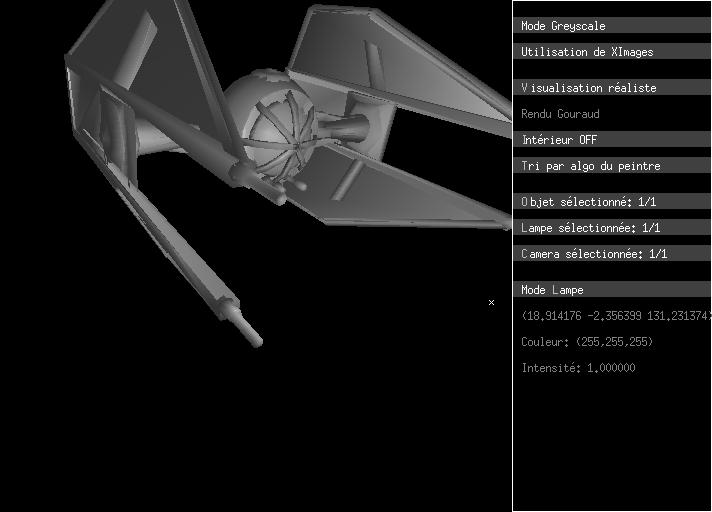

    Visualisation du rendu réaliste en Gouraud:
    en couleur
    gouraud

    en niveaux de gris
    gouraud

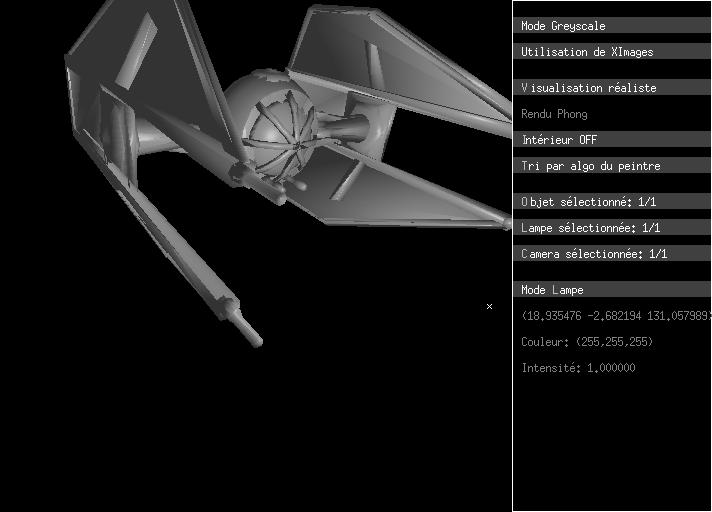

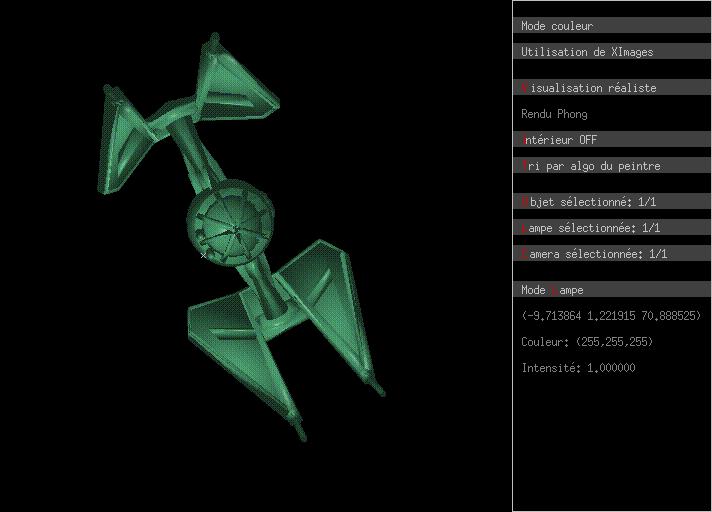

    Visualisation du rendu réaliste en Phong:
    en couleur
    phong

    en niveaux de gris
    phong

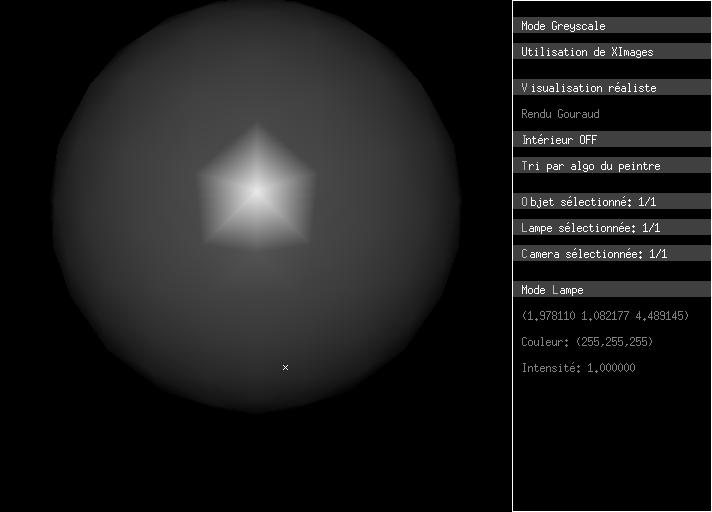

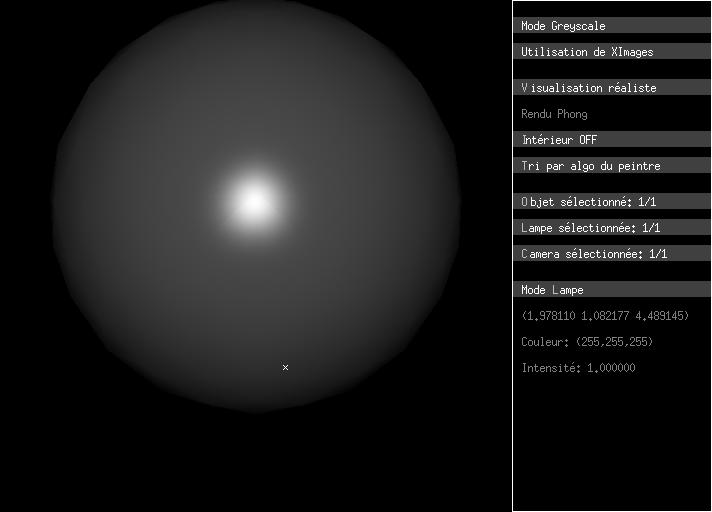

    Pour bien voir la différence entre Gouraud et Phong il suffit de regarder une sphere.
    On remarque que les facettes sont plus visible en Gouraud:
    en gouraud
    gouraud
    en phong
    phong

    Algorithmes d'affichage des facettes:

    Algorithme du peintre:
    peintre

    (on remarque certains problèmes d'affichages)

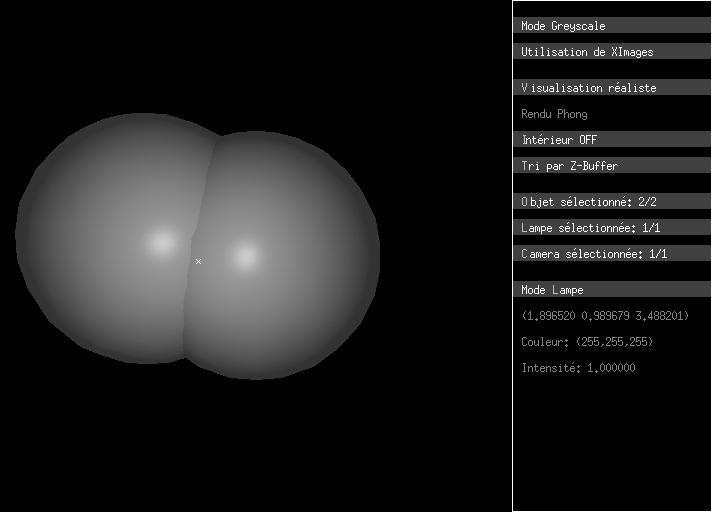

    Algorithme du Z-Buffer:
    z-buffer

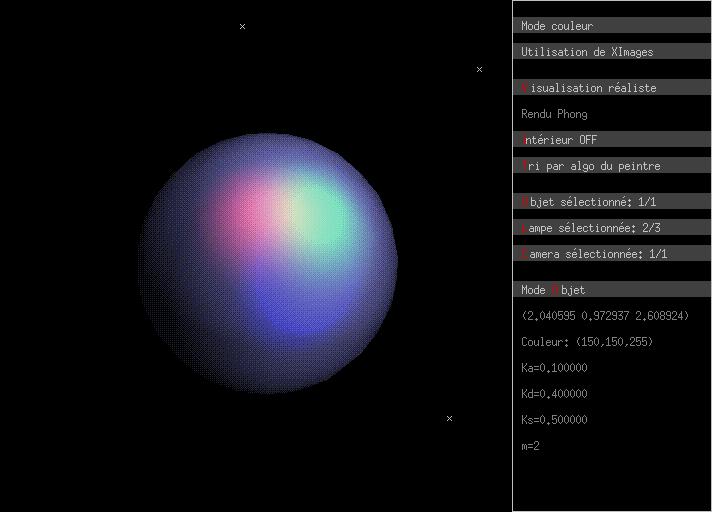

    Mode Multi-lampe:

    mode multi-lampe

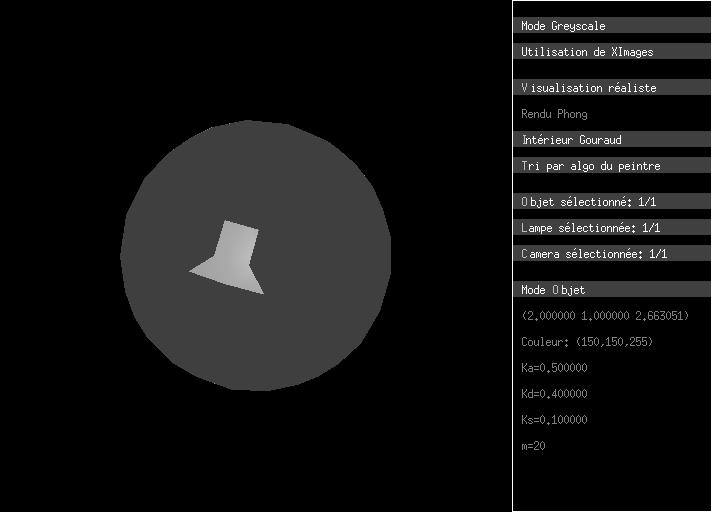

    Interieur des objets.
    Pour des objets troués il est possible de visualiser l'intérieur
    On dispose d'un interieur noir, éclairage a deux francs, flat shading et gouraud

    interieur
