Introduction

Remerciements

Principe de fonctionnement

Pourquoi utiliser un proxy ? (1)

Pour des raisons de sécurité

• Un Proxy fait office de firewall (pare-feu)

J'ai un réseau local de machines dans mon entreprise, non connectées à l'Internet. Une seule est connectée sur laquelle tourne un Proxy. Elle donne la connectivité Internet aux machines locales, mais ces dernières demeurent invisibles à l'extérieur.
• Certains proxies comme Squid peuvent faire office d'accélérateur http

Ils peuvent être vus comme un unique serveur http, mais en réalité il masque plusieurs vrais serveurs http situés peut-être derrière le firewall. Un accélérateur http centralise les données des différents serveurs dans un cache.

Pourquoi utiliser un proxy ? (2)

Pour contôler l'utilisation d'Internet

• On peut filtrer les protocoles.


Autoriser la secrétaire à juste faire du mail mais le développeur à faire du web et du ftp. On peut interdire les rlogins, telnet, etc...

Soulager le réseau

• Le Proxy peut "cacher" les documents déjà demandés.


Cache = copie locale d'un document distant. Le cache garde localement une copie de tous les documents qu'il transmet. Si on demande au cache un document qu'il possède déjà, il peut le délivrer sans délivrer de requête au serveur.

Pourquoi utiliser un proxy ? (3)

Donner accès à des protocoles que les clients WWW ne connaissent pas

• Exemple : le protocole WAIS  (Wide Area Information Search) est obligatoire pour accèder à la bibliothèque de l'INRIA. Il faut positionner www.inria.fr port 80 comme Proxy WAIS dans son navigateur.

Contenu d'un cache WWW

Les documents stockés dans un cache y demeurent en fonction :

• D'une date d'expiration (en-tête HTTP expire)
• D'une durée de vie estimée à partir des dates de dernière modification (en-tête HTTP Last-Modified)
• D'une durée de vie fixée arbitrairement (pour chaque type de document), de la fréquence d'utilisation du document, etc...
• On peut indiquer au cache que certains documents ne doivent jamais être cachés: les procédures CGI, les documents soumis à identification d'utilisateur, certains server side includes, etc...

Que cacher, que ne pas cacher  ?

• On ne doit pas cacher les numéros de carte de crédits saisis par les gens lors d'achats en ligne !
• Les résultats de scripts.
• Les bandeaux publicitaires tournants (non, sérieusement)
• Les sites dont le contenu change souvent (les dépêches AFP, www.cnn.com, etc...)
• On doit cacher les sites que les gens fréquentent le plus et qui sont statiques !

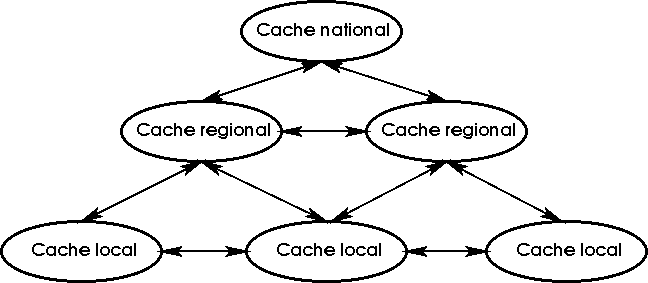

Réseau de caches WWW (1)

Un réseau de cache WWW peut être mis en oeuvre de la façon suivante :

Réseau de caches WWW (2)

On distingue deux types de liaisons inter-caches :

1. Hiérarchiques, des mises à jour de cache s'effectuent en cascade.
2. Transversales, simples sondages des caches voisins.

Les liaisons de voisinage donnent des résultats (taux de succès dans les accès) très aléatoires

• A conseiller en cas de d'homogénéité de communauté, réseau de caches thématiques, etc...
• Par exemple réseau des universités,  etc...

Réseau de caches WWW (3)

La construction d'un réseau de caches WWW hiérarchique s'opère en respectant les contraintes suivantes :

• A chaque niveau de la hiérarchie, les caches doivent être installés sur les tronçons les plus rapides du réseau utilisé.
• Le dimensionnement de la taille d'un cache de niveau n doit tenir compte de la taille des caches de niveau n-1 ainsi que du nombre d'accès journaliers de chacun d'entre eux.

Le mirroring (1)

• Quelques miroirs connus en France :
• le miroir de sunsite (Linux) à l'ibp sur ftp://ftp.univ-angers.fr/pub/linux/sunsite,
• le miroir de netscape sur ftp://ftp.ciril.fr/pub/netscape,
• les miroir java (javasoft, kawa, java linux, etc...) de l'Université de Bordeaux sur ftp://ftp.u-bordeaux.fr/pub/java/miroirs,
• le miroir du site Tucows (outils réseau/web pour windows) sur http://tucows.chez.delsys.fr etc...

Qu'est-ce qu'un logiciel de mirroring ? (1)

• C'est un "robot" :

Un outil capable de rappatrier une page web ou un répertoire ftp, puis de déduire en fonction de certaines règles les documents  qu'il faut qu'il rappatrie ensuite.

• C'est un logiciel récursif.


Il faut  utiliser ce type de logiciels avec attention sinon ils peuvent vous rappatrier l'Internet entier ! Tiens, une pub microsoft dans ma page, hop, je télécharge tout www.micorosoft.com !

• Certains robots sont très intelligents


...et ne téléchargerons pas les documents non modifiés depuis le miroir précédent, modifieront automatiquement les liens dans les pages pour autoriser une consultation locale, etc...

Qu'est-ce qu'un logiciel de mirroring ? (2)


• Pour éviter de se faire copier son web tous les soirs :

Une norme permet à l'aide d'un  fichier robot.txt, que l'on place sous la racine de son serveur web, de filtrer les robots.
• Quelques logiciels de miroir  :
• wget (dans ~buffa/bin) Unix + Windows,
• webcopy, mirror, w3mir, etc... (Unix)
• Téléport Pro (Windows)

Mirroring + Cache : mais bien sûr !

% export http_proxy=http://mycache.essi.fr:3128/
% export gopher_proxy=http://mycache.essi.fr:3128/
% export ftp_proxy=http://mycache.essi.fr:3128/

Mirroring + Cache : doit-on l'utiliser ?

• Ca marche effectivement, surtout que wget possède une option spécialement faite pour le mirror+cache : l'option --delete-after qui signifie : télécharge tout mais efface dès que c'est arrivé ! Puisque c'est dans le cache, inutile d'avoir deux fois les données !

wget --mirror -np --delete-after http://www.essi.fr/~buffa

• A utiliser avec précaution car il faut être sûr que toutes les pages seront bien demandées par les utilisateurs du cache, sinon on mirrore pour rien !
• Utile pour "pré-loader" des fichiers qui ont beaucoup de succés.

Les caches des clients (navigateurs) ou "caches personnels"

Les clients WWW proposent bien souvent de gérer un cache privé:

• De type persistant sur disque, pratique mais dangereux !
• 100 utilisateurs disposant d'un cache privé de 10 mégas = 10.000 mégas !... à déconseiller !
• A l'ESSI : le serveur Roxen a un module de cache et 3,6 Go sont alloués pour éviter que chaque étudiant ait son propre cache disque (à l'ESSI : un accés/minute)


• En mémoire :
• Nécessaire à la navigation avant/arrière entre les pages. On a pas envie de recharger les pages vues 2 minutes avant la page courante !

Quel logiciel utiliser ? (1)

Nombreux logiciels !

Dans le domaine public on trouve principalement :

• Harvest Cached : développements stoppés, efficace dans les accès au cache, adapté aux réseaux de caches, sert également d'indexeur de documents. Utilisé au CICA pour indexer et cacher les documents relatifs aux offres d'emploi.
• Des modules proxy pour certains serveurs (Apache, Roxen, Jigsaw...), certains très efficaces (Apache) mais limités.
• Squid : développé à partir de la dernière version de Harvest Cached, conseillé dans le cadre du projet Renater-cache.  C'est celui que nous allons utiliser pour nos TDs ! Nombreuses possibilités.
• Certains logiciels sont spécialisés dans une seule fonction, comme Socks, le gestionnaire de firewall sous Unix. Il ne fait pas de cache mais propose des filtres puissants pour les différents protocoles (telnet, rlogin, ftp, etc...). Dans ce cas on peut par exemple utiliser socks pour la sécurité et le module de cache d'Apache.

Quel logiciel utiliser ? (2)

On trouve des produits commerciaux

• Allez donc voir chez Netscape ou chez Microsoft ! Ces proxies sont le plus souvent utilisés pour des raisons de sécurité (welcome to pipoland : on vous explique que les produits Domaine Public ne peuvent pas être de qualité équivalente)
• Note importante : aujourd'hui aucun de ces deux produits commerciaux n'arrive à la cheville de Squid d'après les newsgroups, en particulier la gestion des serveurs hiérarchisés est réduite à sa plus simple expression sur les produits Microsoft et guère mieux avec le Proxy de Netscape (un seul parent par cache, pas de caches latéraux).

Le projet Renater-cache

Construction d'un réseau hiérarchique de caches WWW au sein de la communauté RENATER :

• Voir http://vespa.cru.fr/renater-cache/renater-cache.html
• Installation de caches régionaux, fils d'un cache national disposant de 20 gigas octets (DEC Alpha Server1000A, 256 Mo ...).
• Des caches locaux doivent être implantés dans tous les établissements désireux de participer à l'opération. La taille du cache local peut être comprise entre 300 mégas et 1 giga octet.
• Les caches locaux sont fils des caches régionaux dont la taille peut varier de 2 à 5 gigas octets.

Squid (1)

Voir http://www.nlanr.net/Squid/

• Gestion des hiérarchies de caches et des caches latéraux (via des requêtes UDP).
• Complexe mais ultra-puissant : on peut par exemple avoir un cache distribué et non redondant (partager de l'espace disque sur plusieurs machines sans jamais cacher la même chose ni faire de copies inter-caches, impossible à faire avec les outils Microsoft ou Netscape)
• Interfaçage possible avec des caches Harvest, Microsoft, Netscape, Novell, etc...)

Squid (2)

• Supporte les raffraichissements conditionnels ( If-Modified-Since), la hiérarchie des caches est alors ignorée.
• Peut fonctionner comme un accélérateur http.
• Performances supérieures à un serveur http standard. Squid + Apache est en général plus performant qu'Apache seul.
• Peut servir à optimiser les performances réseau : le vrai serveur http est sur un sous-réseau lent mais l'accélérateur tourne sur une machine connecté à l'internet par une ligne rapide. Comme les données sont cachées, les accés prennent moins de temps.
• Sécurité : on cache un serveur http sensible derrière Squid. On peut filtrer les personnes qui peuvent y accéder de manière plus sûre qu'avec un simple serveur web.

Squid (3)

• Conditions d'arrêt et de redémarrage du cache bien gérées (on ne perd pas forcément le contenu du cache lors d'un redémarrage). Remarque : il est conseillé de redémarrer les caches au moins une fois par semaine pour éviter que la mémoire ne soit trop fragmentée)
• Contrôle des accès très (trop ?) puissant, Squid utilise une couche nommée AccessControlList (ACL) pour contrôler l'accès au cache, aux URL (ni cache, ni proxy pour tel protocole, etc...)
• Peut fonctionner comme un serveur ftp (sur le cache)
• Interface de configuration sous forme de page HTML (optionnelle).
• Attention, un cache harvest n'est pas directement compatible avec un cache Squid (il faut passer un petit script sur le log).

Squid (4)

Attention au choix du système d'exploitation :

• LINUX est  limité à 256 descripteurs de fichiers par processus (pas de problèmes sous Solaris). Cette limite est toutefois facilement modifiable en recompilant le noyau.
• Visiblement, sous linux,  l'installation n'est pas aussi simple qu'on pourrait le croire...

Attention à la taille mémoire :

• Un cache de 50 000 objets nécessite sous SunOS un processus occupant 17 mégas de RAM
• Un cache de 110 000 objets  nécessite sous Linux un processus occupant 28 mégas de RAM
• ... et avec la version 1.2 de squid, pour un espace disque de 4Go affecté au cache conduisant à environ 220000 objets, le process fait pratiquement 80Mo. La machine doit donc avoir au moins 128Mo de RAM pour fonctionner correctement !

Squid (5)

Attention à ce qui tourne sur la machine

• Il est conseillé, si on installe un cache à grande échelle, d'avoir une machine dédiée à cette seule fonction.
• Eviter de lancer des daemons inutiles, éviter d'indexer tous les fichiers dans une petite base de données (updatedb sous Linux), sinon on va indexer tout le cache !
